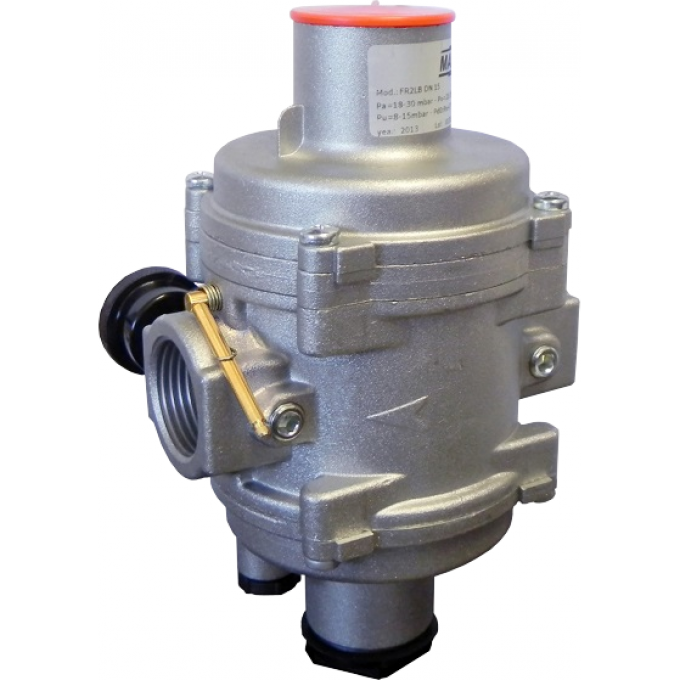

FR2LB02Z 120 FRG/2MB Регулятор давления газа исполнение Компакт-2 Madas FR2LB02Z-120

Комбинированный регулятор давления газа Madas FR2LB02Z 120 серии FRG/2MB представляет собой устройство, предназначенное для снижения и поддержания заданного выходного давления газа независимо от изменений входного давления и расхода. Модель FR2LB02Z 120 разработана для использования в бытовых установках с малым расходом газа, работающих на природном, сжиженном, азотно-воздушных смесях, а также других инертных некоррозийных газах. Конструкция регулятора включает встроенный фильтр для защиты от засорений.

Основными характеристиками регулятора являются максимальное рабочее давление до 0.6 МПа и рабочий диапазон температур окружающей среды от –40 до +60°С, что обеспечивает функционирование устройства в различных климатических условиях. Корпус и основные элементы выполнены из сплава алюминия, латуни OT-58 и нержавеющей оцинкованной стали. Мембрана изготовлена из бутадиенакрилонитрильного каучука (HNBR), обеспечивая долговечность и устойчивость к газам. Двойная фильтрация предотвращает попадание механических примесей, а рабочая мембрана защищена от влаги.

В состав регулятора интегрированы защитные устройства: фильтрующая сетка с фильтрующим элементом, предохранительно-запорный клапан (ПЗК), активирующийся при повышении или понижении давления после регулятора, и предохранительно-сбросной клапан для небольших сбросов газа. Предусмотрен штуцер отбора входного давления типа Петерсон. Регулятор FR2LB02Z 120 соответствует требованиям для применения в помещениях зон 1 и 2 согласно ГОСТ Р 51330.9-99, что подтверждает его безопасность в потенциально взрывоопасных средах при условии соблюдения правил монтажа и эксплуатации. Дополнительно возможна комплектация встроенным клапаном расхода с отсечкой газа по Q=13 м3/ч.

Габаритные размеры устройства составляют 109 мм в длину, 120 мм в ширину и 195 мм в высоту, при весе 1 кг, что обеспечивает компактность установки. Регулятор оснащен резьбовым соединением с диаметром входного и выходного патрубков 15 мм. Для обеспечения безопасной эксплуатации важно избегать установки регулятора в местах с агрессивным воздействием окружающей среды на алюминий, сталь и каучук.
