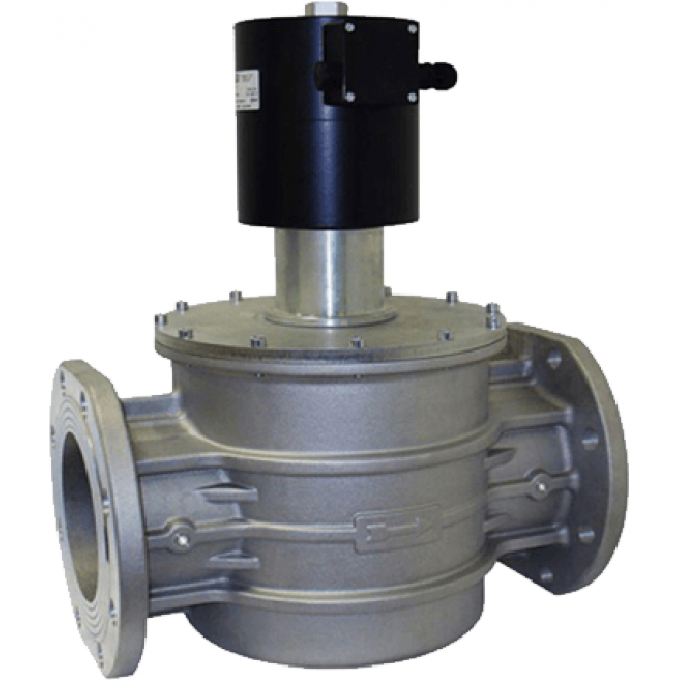

EVP500067 308 Автоматический нормально закрытый электромагнитный клапан EVP/NC MADAS 7,4 сплав алюминия EVP500067-308

EVP500067 308 от Madas — это автоматический нормально закрытый электромагнитный клапан серии EVP/NC с фланцевым соединением, предназначенный для управления потоком газа в различных системах. Клапан имеет условный проход DN50 и максимальное рабочее давление 3 бар (0,3 МПа). Он совместим с такими газами, как сжиженный газ, азот, метан и воздух (сухие газы). Диапазон рабочих температур составляет от -40°С до 60°С. Основное назначение клапана – использование в качестве запорно-регулирующего органа и элемента безопасности для теплогенераторов, газогорелочных устройств паровых и водогрейных котлов, бытовых отопительных установок и технологических трубопроводных системах.

Принцип работы клапана EVP500067 308 основан на автоматическом двухпозиционном управлении: клапан открывается при подаче напряжения на соленоид и закрывается при его отсутствии. Время закрытия и открытия клапана составляет менее 1 секунды, что обеспечивает быструю реакцию системы. Клапан соответствует классу герметичности А, гарантируя надёжную изоляцию потока газов. Поддерживаются различные варианты напряжения электропитания: 230В AC, 12В AC/DC, 24В AC/DC. Материал корпуса — сплав алюминия, обеспечивающий прочность при относительно небольшом весе 7,4 кг.

Устройство допускает монтаж как в горизонтальном, так и в вертикальном положении на трубопроводе, за исключением установки катушкой вниз. Степень защиты IP65 обеспечивает надёжную работу в условиях воздействия пыли и водяных струй. В комплект поставки входит заглушка, вместо которой может быть установлен индикатор положения клапана с сухими контактами. Этот индикатор позволяет передавать информацию о текущем положении клапана в диспетчерскую, повышая уровень контроля и безопасности. Клапаны серии EVP/NC также применяются в системах автоматического контроля герметичности газогорелочных устройств.

Габаритные размеры клапана составляют 230x261x230 мм. При необходимости использования с попутным газом или биогазом, требуется специальная модификация клапана. Вес в упаковке (место 1) составляет 8,88 кг, а размеры упаковки — 260x295x260 мм. Клапан разработан для эксплуатации в системах, где требуются надёжность и быстрое прекращение подачи газа. Отсутствие встроенного фильтра и регулятора расхода обуславливает необходимость их отдельной установки при конструировании газовой магистрали.
