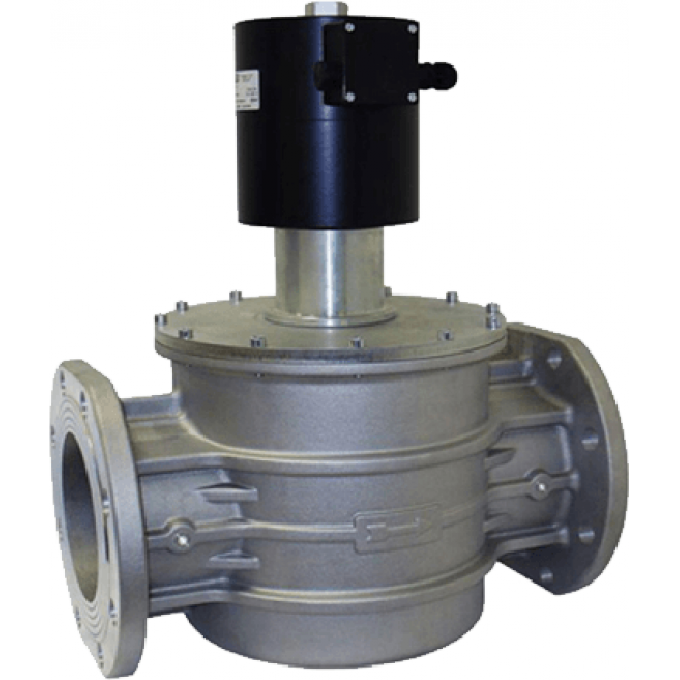

EVP120066 108 Автоматический нормально закрытый электромагнитный клапан EVP/NC MADAS 55 сплав алюминия EVP120066-108

EVP120066 108 Madas — это автоматический нормально закрытый электромагнитный клапан серии EVP/NC, предназначенный для управления потоком газа в различных системах. Клапан имеет фланцевое соединение и номинальный диаметр DN150, соответствующий ГОСТ 12820-80. Изделие разработано для использования в качестве запорно-регулирующего органа и элемента безопасности в газовых трубопроводах, системах дистанционного управления теплогенераторов, а также в газогорелочных устройствах паровых и водогрейных котлов. Максимальное номинальное давление составляет 1 бар (0,1 МПа), что обеспечивает стабильную работу в системах среднего давления.

Принцип работы клапана основан на электромагнитном управлении: клапан открывается при подаче напряжения на соленоид и автоматически закрывается при его отсутствии. Скорость открытия и закрытия составляет менее 1 секунды, что гарантирует быстрое реагирование системы. Клапан выполнен из сплава алюминия, что обеспечивает прочность и устойчивость к коррозии. Он способен работать с сжиженным газом, азотом, метаном и сухими газами. Степень защиты IP65 гарантирует надежную работу в условиях пыли и струй воды, а класс герметичности А исключает утечки газа.

EVP120066 108 может быть установлен как на горизонтальных, так и на вертикальных участках трубопровода, за исключением положения катушкой вниз, что расширяет возможности монтажа. Диапазон рабочих температур от -40°С до +60°С позволяет использовать клапан в различных климатических условиях. Различные варианты напряжения электропитания (230В AC, 12В AC/DC, 24В AC/DC) обеспечивают его интеграцию в различные электросети. Для контроля состояния клапана предусмотрена возможность установки индикатора положения с сухими контактами, передающего информацию в диспетчерскую систему.

Клапан также применяется в системах автоматического контроля герметичности газогорелочных устройств, повышая безопасность эксплуатации. При использовании в качестве топлива попутного газа или биогаза требуется специальная версия клапана, адаптированная к таким средам. Вес клапана составляет 55 кг, а его габариты — 480x570x480 мм, что важно учитывать при проектировании и монтаже системы.
